Токарная обработка

Исходные данные:

d = 90 мм L = 160 мм

d 1 = 70 мм Rz = 80 мкм

= 75° T = 60 мин Материал заготовки: 30ХГСА s =1080 мПа

Рассчитать:

оптимальные режимы резания ( t , s , v ); число проходов;

максимальные силы резания ( P z ,Р Х , Р у ); максимальный крутящий момент;

максимальную мощность резания;

машинное время обработки одной детали;

максимальное количество деталей, обработанных при заданном периоде стойкости.

В качестве оборудования принять станок 1К62;

Сечение державки - 16Х25мм.

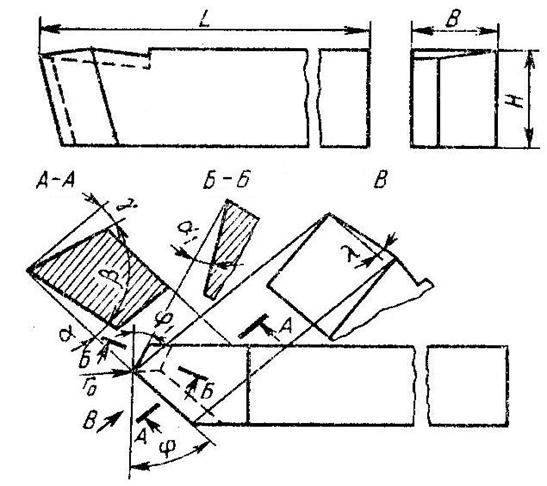

В качестве инструмента выбираем токарный прямой проходной резец с пластинкой из твердого сплава - T15K6.

Углы резца: = 75°, 1 = 10°, ? = 0°, ? = 10°, r = 1 мм

Глубину резания берем равную припуску на обработку:

мм

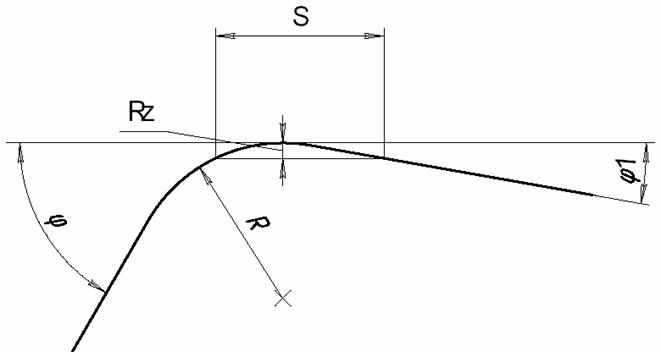

Выберем подачу в зависимости от шероховатости обработанной поверхности по формуле:

мм/об



Для станка 1к62 по таблице выбираем ближайшее значение подачи:

мм/об

Найдем скорость резания по эмпирической формуле:

Коэффициенты выберем для S >0.7

Поправочный коэффициент K v :

K r – коэффициент характеризует группу стали по обрабатываемости,

n v – показатель степени,

K r =1, n v = 1;

K mv – коэффициент, учитывающий качество обрабатываемого материала.

K nv - коэффициент, отражающий состояние поверхности заготовки;

K nv =1 (без корки)

K uv - коэффициент, учитывающий качество материала инструмента;

K uv =1.15 (конструкционная сталь)

Рассчитываем скорость резания:


Для станка 1к62 по таблице выбираем ближайшее значение частоты вращения шпинделя:

n=500, V=( p dn)/1000, V=141.372

Найдем тангенциальную составляющую Pz, радиальную составляющую Py, осевую составляющую Px силы резания:

Рассчитаем поправочный коэффициент K p ;

K mp - поправочный коэффициент для стали и чугуна, учитывающий влияние качества обрабатываемого материала:

s >600

Расчет K p :

Крутящий момент на шпинделе:

Из условия М<М кр , 173.19<154, момент не подходит, меняем частоту вращения шпинделя:

n =400 об/мин, V =( p dn )/1000, V =113.097 м/мин

179,085<202, крутящий момент проходит.

Определим мощность резания:

Определим машинное время одной детали:

Определим период стойкости резца:

Количество деталей, которое можно обработать этим резцом:

Итого 120 деталей, если постараться, то 121.
